Bindirme bağlantı flanşı ile kaynak boyunlu flanş arasındaki fark nedir?

Selam! Bir bindirme bağlantı flanşı tedarikçisi olarak, sık sık bindirme bağlantı flanşları ile kaynak boyunlu flanşlar arasındaki farklar hakkında sorular alıyorum. Bu oldukça yaygın bir sorudur ve flanş pazarındaysanız bu farklılıkları anlamak önemlidir. O halde hemen konuya girelim ve konuyu parçalayalım.

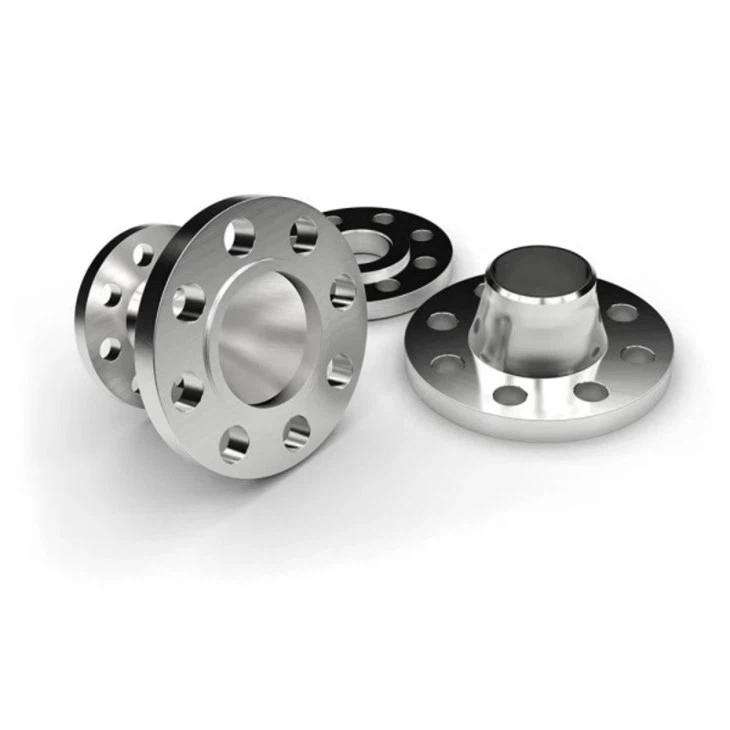

Lap Bağlantı Flanşları Nelerdir?

Kucak eklemi flanşları oldukça havalıdır. İki parçadan oluşurlar: bir saplama ucu ve bir gevşek flanş. Saplama ucu boruya kaynaklanmıştır ve gevşek flanş bunun etrafında serbestçe dönebilmektedir. Bu döndürme özelliği kurulum sırasında son derece kullanışlıdır çünkü cıvata deliklerinin kolayca hizalanmasına olanak tanır.

Bindirmeli flanşların en büyük avantajlarından biri, sık sık söküp takmanın gerekli olduğu uygulamalar için mükemmel olmalarıdır. Örneğin, bakımın yoğun olduğu bazı endüstrilerde boru sistemini düzenli olarak sökmeniz gerekebilir. Bindirmeli flanşlarla cıvataları gevşetebilir, flanşı döndürebilir ve borunun iç kısmına erişebilirsiniz.

Diğer bir avantaj ise kurulumunun nispeten kolay olmasıdır. Flanşın kendisine tam kaynak yapmanıza gerek yoktur, bu da zamandan ve işçilik maliyetlerinden tasarruf etmenizi sağlar. Ayrıca, aşındırıcı bir ortamla uğraşıyorsanız gevşek flanş, borudan farklı, korozyona daha dayanıklı bir malzemeden yapılabilir, bu da flanşın ömrünü uzatmaya yardımcı olur.

Paslanmaz Çelik Bindirme Bağlantı Flanşları ile ilgileniyorsanız, göz atabilirsiniz.Paslanmaz Çelik Bindirme Bağlantı Flanşıdaha fazla ayrıntı için.

Kaynak Boyunlu Flanşlar Nelerdir?

Kaynak boyunlu flanşlar ise biraz farklıdır. Boruya kaynaklanmış uzun, konik bir boyunları vardır. Bu tasarım, flanştan boruya yumuşak bir geçiş sağlayarak bağlantı yerindeki gerilim konsantrasyonunu azaltır.

Kaynak boyunlu flanşlar yüksek mukavemet ve dayanıklılıklarıyla bilinir. Genellikle petrol ve gaz endüstrisinde olduğu gibi yüksek basınç ve yüksek sıcaklık uygulamalarında kullanılırlar. Uzun boyun, sıvı akışından ve boru içindeki basınçtan kaynaklanan stresin emilmesine ve dağıtılmasına yardımcı olur.

Kaynak boyunlu flanşlar için kaynak işlemi, bindirmeli flanşlara kıyasla daha karmaşıktır. Yetenekli kaynakçılar ve uygun kaynak ekipmanı gerektiren tam nüfuziyetli bir kaynak yapmanız gerekir. Ancak sonuç çok güçlü ve güvenilir bir bağlantıdır.

Temel Farklılıklar

Tasarım ve Yapı

En belirgin fark tasarımlarındadır. Bindirmeli flanşlar çıkarılabilir gevşek flanşa ve bir saplama ucuna sahipken, kaynak boyunlu flanşlar doğrudan boruya kaynak yapılan tek parçadır. Bindirme bağlantı flanşının gevşek tasarımı, hizalama açısından esneklik sağlarken, kaynak boyunlu flanşın entegre tasarımı daha sağlam ve sağlam bir bağlantı sağlar.

Kurulum

Bindirme bağlantı flanşlarının montajı genellikle daha hızlı ve kolaydır. Sadece saplama ucunu boruya kaynaklayın ve ardından gevşek flanşı bunun üzerinden kaydırın. Flanş daha sonra döndürülebildiği için kaynak işlemi sırasında hassas hizalamaya gerek yoktur.

Kaynak boyunlu flanşların kurulumu daha karmaşıktır. Kaynak yapılmadan önce uzun boynun boruyla tam olarak hizalanması gerekir. Bahsettiğim gibi, tam nüfuziyetli bir kaynak gerekiyor, bu da daha fazla zaman ve beceri gerektiriyor.

Mukavemet ve Basınç Dayanımı

Kaynak boyunlu flanşlar daha güçlüdür ve daha yüksek basınç ve sıcaklıklara dayanabilir. Uzun konik boyun, gerilimi eşit şekilde dağıtarak arızanın ciddi sonuçlara yol açabileceği kritik uygulamalar için uygun olmasını sağlar.

Bindirme bağlantı flanşları, orta dereceli basınçlara dayanabilmelerine rağmen, kaynak boyunlu flanşlar kadar güçlü değildir. Kurulum ve sökme kolaylığının daha önemli olduğu düşük ila orta basınçlı uygulamalar için daha uygundurlar.

Maliyet

Maliyet açısından, bindirme bağlantı flanşları genellikle daha ucuzdur. Daha basit tasarım ve daha kolay kurulum, daha düşük malzeme ve işçilik maliyetleri anlamına gelir. Kaynak boyunlu flanşlar, karmaşık tasarımları ve vasıflı kaynak ihtiyacı nedeniyle genellikle daha maliyetlidir.

Korozyon Direnci

Her iki flanş tipi de korozyona dayanıklı malzemelerden yapılabilir. Ancak bindirmeli flanşlarda gevşek flanş için farklı bir malzeme kullanma seçeneğiniz vardır. Borunun tamamında kullanmak zorunda kalmadan yalnızca flanş için daha pahalı, korozyona dayanıklı bir malzeme seçebileceğiniz için bu, aşındırıcı ortamlarda faydalı olabilir.

Hangisini Ne Zaman Seçmeli

Su arıtma tesisi veya gıda işleme tesisi gibi sık bakım ve sökme gerektiren bir proje üzerinde çalışıyorsanız bindirme bağlantı flanşları mükemmel bir seçimdir. Kurulum ve demontaj kolaylığı, uzun vadede zamandan ve paradan tasarruf etmenizi sağlayacaktır.

Öte yandan, bir kimya rafinerisi veya açık denizdeki bir petrol platformu gibi yüksek basınç ve yüksek sıcaklık uygulamalarıyla uğraşıyorsanız, kaynak boyunlu flanşlar gidilecek yoldur. Güçleri ve dayanıklılıkları boru sisteminizin güvenliğini ve güvenilirliğini sağlayacaktır.

Çözüm

İşte işte karşınızda: bindirme bağlantı flanşları ile kaynak boyunlu flanşlar arasındaki temel farklar. Bir bindirmeli flanş tedarikçisi olarak projeniz için doğru flanşı seçmenin ne kadar önemli olduğunu biliyorum. İster bindirmeli flanşın esnekliğine ister kaynak boyunlu flanşın gücüne ihtiyacınız olsun, bu farklılıkları anlamak bilinçli bir karar vermenize yardımcı olacaktır.

Bir sonraki projeniz için bindirme bağlantı flanşları satın almakla ilgileniyorsanız, bizimle iletişime geçmekten çekinmeyin. Özel gereksinimlerinizi tartışabilir ve sizin için en iyi çözümü bulabiliriz.

Referanslar

• ASME B16.5 - Boru Flanşları ve Flanşlı Bağlantı Parçaları
• API 6A - Kuyu Başı ve Noel Ağacı Ekipmanları için Şartname
